NA系列EtherCAT總線控制器可實現基于EtherCAT總線的多軸運動控制。

除原生配套的驅動外，還可以支持非原生的伺服驅動器，如松下，高創，安川等。

相比脈沖或模擬量的運動控制器，NA系列EtherCAT總線控制器硬件集成更加便捷可靠。

除常規的點到點運動外，NA系列EtherCAT總線控制器還支持插補運動。及氣體復雜的運動控制。

可為各類數控設備，激光加工設備，自動化設備等提供強大的，靈活的運動控制方案。

NA系列EtherCAT總線控制器共有2款產品分別是

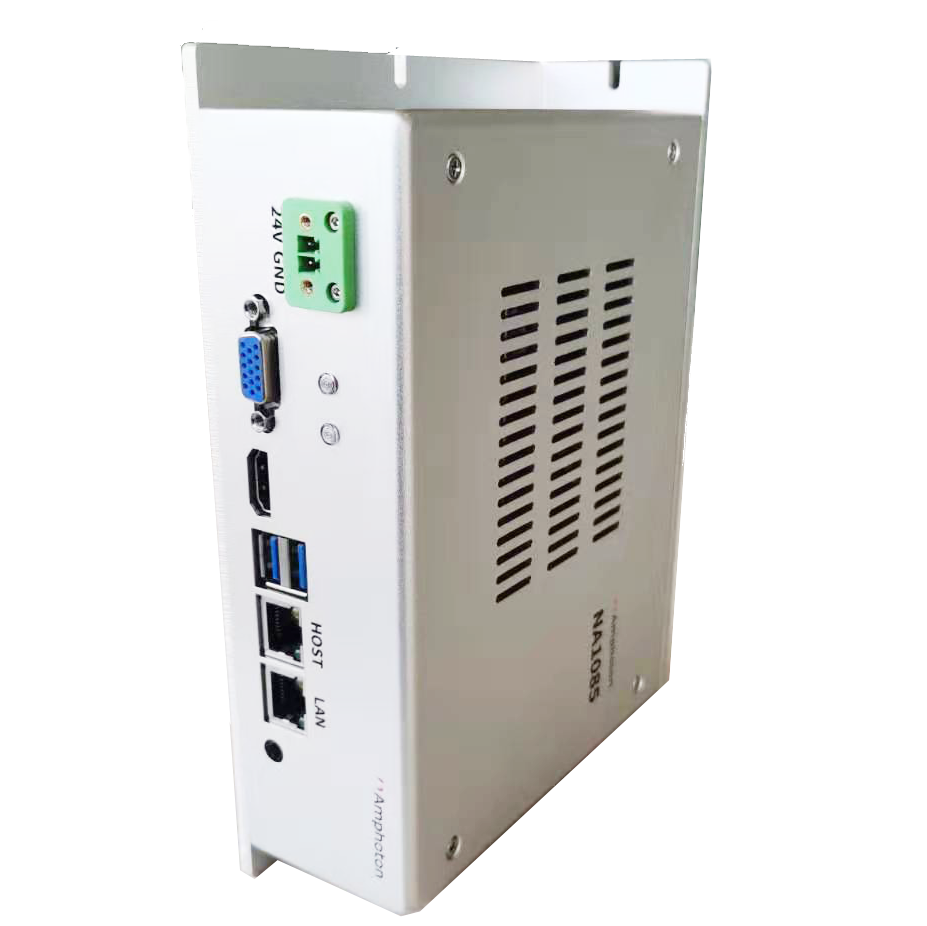

NA1085：支持8個原生驅動器和5個非原生驅動器

NA1043：支持4個原生驅動器和3個非原生驅動器。

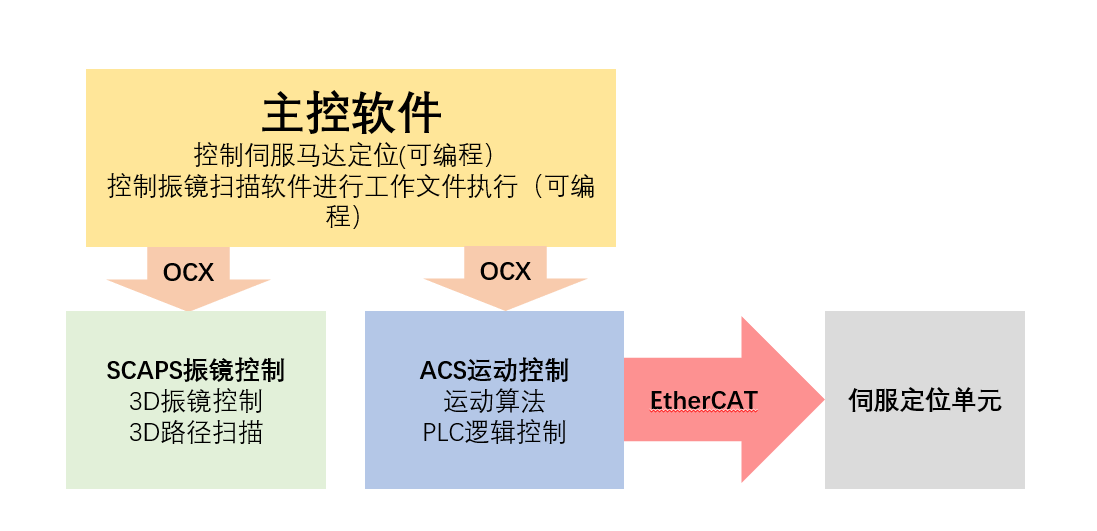

Amphoton提供基于NA系列控制器的系統集成服務。下圖所示的是我們結合了NA控制器和USC控制器開發的多軸激光加工系統的框圖。

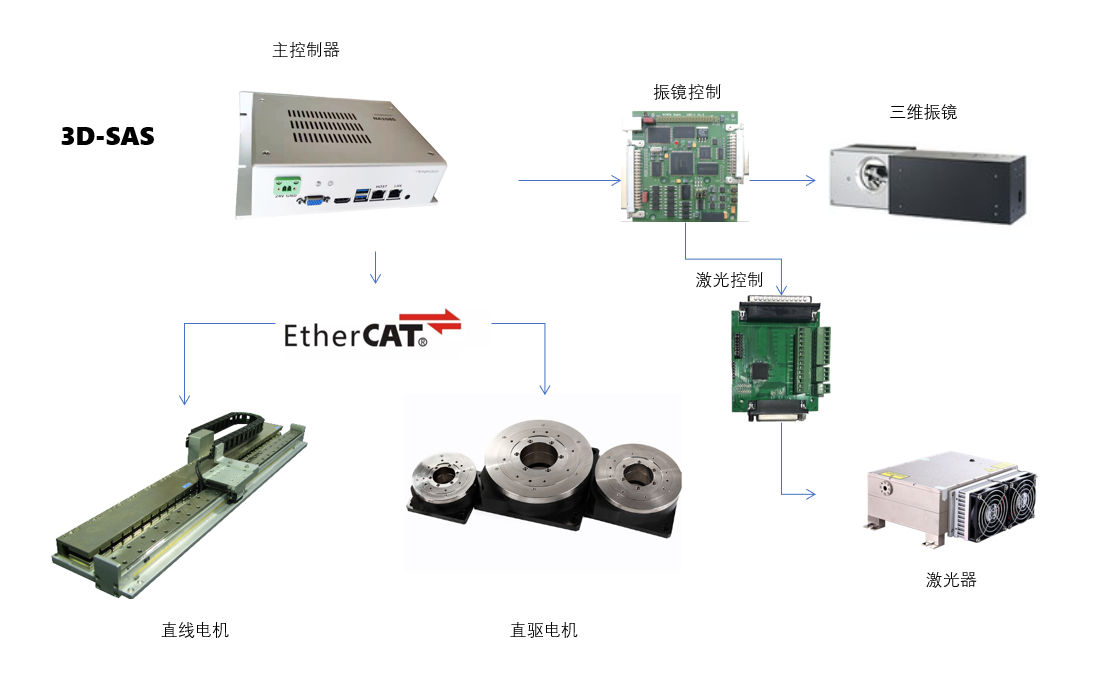

它的硬件連接如下圖所示：

3D-SAS解決方案是一套將振鏡和伺服運動控制高效結合的控制方案，振鏡控制部分采用了德國SCAPS公司的SAM軟件包，可同時使用SCAPS的Samlight軟件對實際加工路徑進行設置，包括位置，比例，功率，頻率，掃描順序等。并提供豐富的圖形接口，如DXF（3D）,GCODE(3D),PLT(2D),SVG(2D)等。

運動控制部分采用基于EtherCAT總線的控制算法，可實現高精度，基于EtherCAT現場總線的伺服控制。主控制器不但可以完成PLC的工作，還可以完成運動控制器的工作，采用一條網線，可擴展控制多達32個運動軸，還可擴展數據采集器，傳感器，協議轉換器等。
