USC振鏡控制卡與Samlight軟件
USC控制卡是德國SCAPS公司開發的一款振鏡控制卡，可用于基于振鏡的大多數激光應用，如激光打標，激光打碼，激光切割，激光焊接等。用戶可以直接使用SCAPS公司提供的Samlight軟件來操作這個控制卡，也可以基于Samlight進行二次開發，實現自
USC控制卡是德國SCAPS公司開發的一款振鏡控制卡，可用于基于振鏡的大多數激光應用，如激光打標，激光打碼，激光切割，激光焊接等。用戶可以直接使用SCAPS公司提供的Samlight軟件來操作這個控制卡，也可以基于Samlight進行二次開發，實現自
我司提供基于SCAPS USC振鏡控制卡解決方案的銷售，設備集成，二次開發等服務。

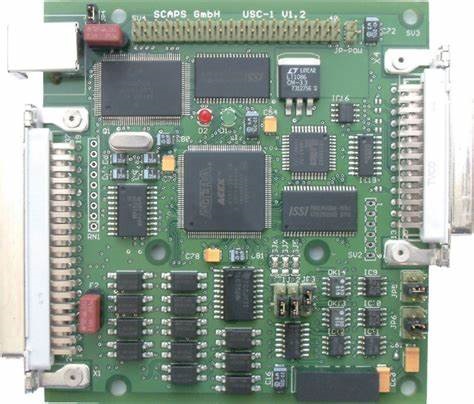

USC-1打標卡與SAM兼容硬件模塊，接口可控制2軸或3軸掃描系統，并提供激光信號控制。由于其緊湊性和I / O能力，USC卡易于集成，允許用一個單一的通信線路控制一個完整的機器。Flash選項，可以實現靈活的嵌入式解決方案。執行周期短，使得USC卡非常適合用于高性能應用。
總體特點
USB 1.1 – 2.0與PC連接
實時計算激光和掃描信號
在線網格校正周期時間為10μs
激光控制
控制幾乎所有類型的激光信號
光電耦合器輸出電流TTL level/10 毫安
2 x 8位模擬通道，輸出范圍2.5 V，5 V ，10 V，
1 x 8位TTL電平輸出端口
掃描控制
X，Y，Z通道
XY2-100數字接口
外部控制
6光電隔離的輸入和輸出
RS 232接口
飛行打標編碼器輸入
功率
+5 V /最大1.6 安

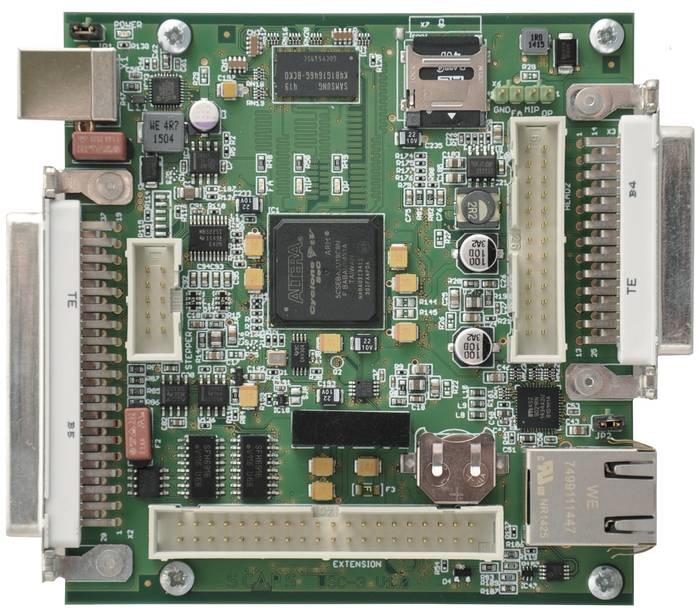

USC-2打標卡與SAM兼容硬件模塊，接口可控制2軸或3軸掃描系統，并提供激光信號控制。由于其緊湊性和I / O能力，USC卡易于集成，允許用一個單一的通信線路控制一個完整的機器。Flash選項，可以實現靈活的嵌入式解決方案。執行周期短，使得USC卡非常適合用于高性能應用。
總體特征
USB 1.1 – 2.0與PC連接
實時計算激光和掃描信號
在線網格校正周期時間為10μs
激光控制
控制幾乎所有類型的激光信號
光電耦合器輸出電流TTL level/10 毫安
2 x 12位模擬通道，輸出范圍，2.5 V，5 V 10 V
1 x 8位TTL電平輸出端口
掃描控制
X，Y，Z通道
XY2-100數字接口
外部控制
6光電隔離的輸入和輸出
RS 232接口
飛行打標編碼器輸入
功率
+5 V /最大1.6 安
高級配置
以太網連接PC
板載Flash存儲
接點和尺寸與USC-1卡兼容
板上設置配置
擴展掃描頭連接器
64 MB DDR RAM
2×10位模擬輸入通道
額外的10個 TTL電平輸入和10個TTL電平輸出
第二個RS-232接口
6輸出/輸入TTL電平控制3軸控制步進電機接口
額外飛行打標差分編碼器輸入
額外飛行打標模式：緩沖模式，旋轉模式，模擬模式
暫停功能
光電隔離輸出電流80 毫安
電池維持的實時時鐘

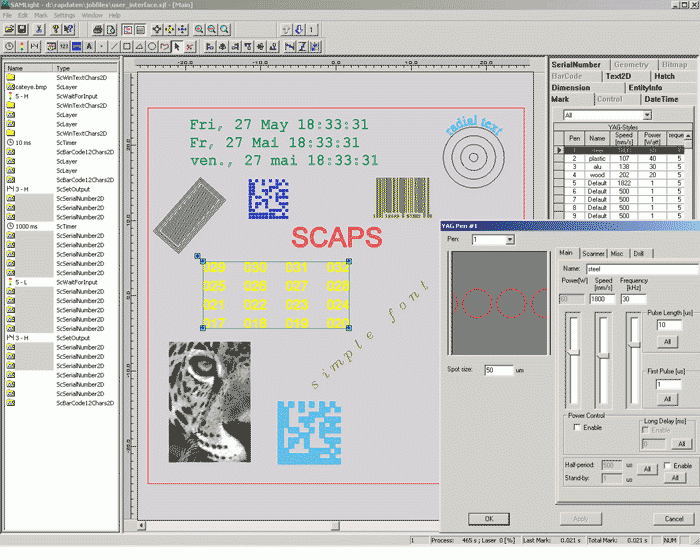

SAMLight是基于SAM的技術，為許多工業應用和加工車間提供各項功能。
功能
用戶接口
Windows 7（32 64位），Vista，XP操作系統下運行
可設定英語，法語，德語和中文版本，通過綜合資源編輯器可加用其他語言
密碼保護的用戶級別
任務編輯器
快速渲染的圖形數據
鼠標和鍵盤操作
方便的間距和對齊操作
屬性頁能夠快速調整筆設置，填充參數等。
點實例轉換
實例列表定義打標順序
自動化
不同的控制對象（等待，定時器，...）
通過以太網或直接程序調用遠程控制
外部軸的運動控制
分步重復
大對象打標分割模式
矢量和位圖旋轉打標
光學
支持不同的掃描控制器卡
激光和掃描參數可調節
掃描運動預覽
填充
填充各種款式的2D多邊形線和層結構
封閉多邊形線填充過程中的光束補償
位圖
新一代掃描位圖打標
抖動和灰度打標
文件格式
SJF（SCAPS任務格式）快速預覽功能
多種位圖和矢量導入和導出格式（BMP，PLT，DXF，AI，SVG，...）
條碼
產生不同的一維和二維條碼，如3of9，EAN碼，EAN-128-128，UPC-A，數據矩陣，...
擴展數據矩陣ECC 200訪問模式
數據矩陣點代
文本
線性和放射狀的文本
Windows的True Type字體
序列號
自定義的日期/時間對象
激光字體
定義定制的激光字體的字體編輯器?
